Switzerland - EURByt tangentbord på Husqvarna Automower 220AC/230ACX
Vi går igenom steg för steg hur du demonterar och byter tangentbordet på din Husqvarna Automower 220AC, samma princip gäller även för 230ACX. Ett felande tangentbord kan i många fall ge felkoden 'Dags att mata in pin', enbart visa understreck ' _ _ _ _ ' när den ber om pinkod. Eller att roboten inte reagerar på alla tangenter. Ibland reagerar den på några få tangenter eller inte några alls.
Att byta displaykåpan/tangentbordet är en enkel åtgärd och kräver inga specialverktyg. Nedan visar vi steg för steg hur man går tillväga!
Längst ner på sidan finner du även reservdelarna som behövs för att utföra jobbet.
.jpg) Steg 1: Vänd på din Automower koppla ur laddningskablaget. Ta först ur gummipluggen, ta sedan isär laddningskontakten. | .jpg) Steg 2: Lossa karossens skruvar. På Automower 220AC och 230ACX sitter karossen i totalt fyra skruvar. Två i bakre änden och två under klipphöjdsjusterings-luckan. |
.jpg) Steg 3: Ta bort det clips som håller mikrobrytaren. Lyft sedan av karossen från roboten. OBS! var noga med att inte tappa bort låsbrickorna som ligger ovanpå de två lyftsensorerna i framkant på roboten. | .jpg) Steg 4: Skruva bort de fyra skruv som håller displaykåpan. Lyft av displaykåpan och ta även bort tätningslisten. |
.jpg) Steg 5: Koppla ur kontakterna ur displayen, totalt fyra stycken. Skruva sedan bort hållaren som håller displaykretskortet på plats. Lyft sedan ur kretskortet. | .jpg) Steg 6: Ta ur gummipluggen till mikrobrytaren från displaykåpan. |
.jpg) Steg 7: Vänd på displaykåpan. Använd en polygrip eller en tång för att skruva av gummihättan som skyddar on/off brytaren. Kontrollera också gummihättan för skador. Om den är sprucken så bör den bytas ut mot en ny för att minimera risken för vattenskador. | .jpg) Steg 8: Ta nu fram den nya displaykåpan och montera tillbaka on/off brytaren, displaykretskortet och dess kontakter. Glöm inte att lägga en ny tätningslist innan du sedan skruvar tillbaka displaykåpan. |
.jpg) Steg 9: Nu är det dags att sätta tillbaka karossen, för då mikrobrytaren genom hålet och sätt tillbaka den med hjälp av clipset. Var också noga med att lägga tillbaka låsbrickorna på respektive lyftsensor, annars är risken att lyftsensorerna vrider sig och då kommer man få felmeddelandet 'klipparen lyft'. På bilden visas de taggiga låsbrickorna. | .jpg) Steg 10: Efter att karossen är monterad och fastskruvad, vänd på klipparen och sätt tillbaka laddningskontakten samt se till att gummipluggen sitter ordentligt! |
Ingen programmering krävs efter att ni har monterat en nytt tangentbord/displaykåpa. Efter utbytet kan man köra igång som vanligt.
Reservdelar som används
Läs fler inlägg

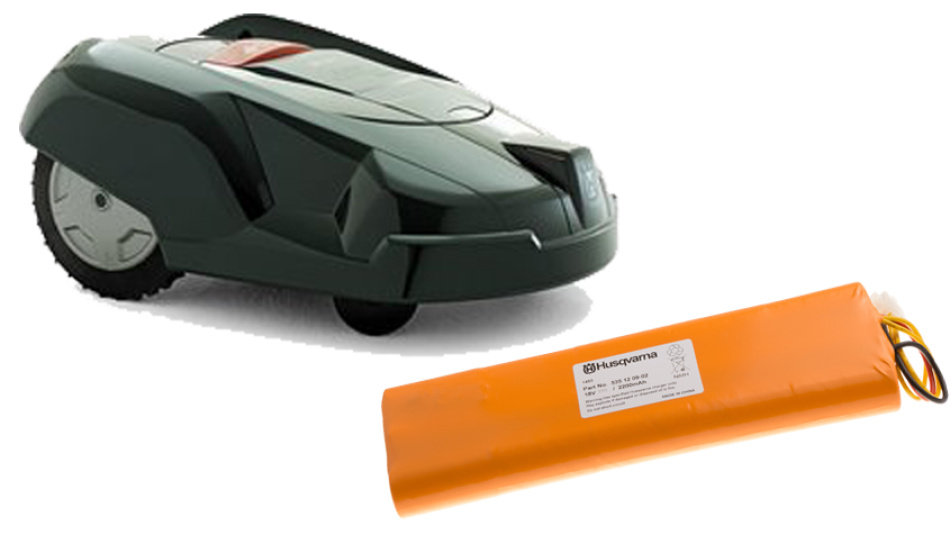

Byt batteri Automower 220AC / 230ACX
