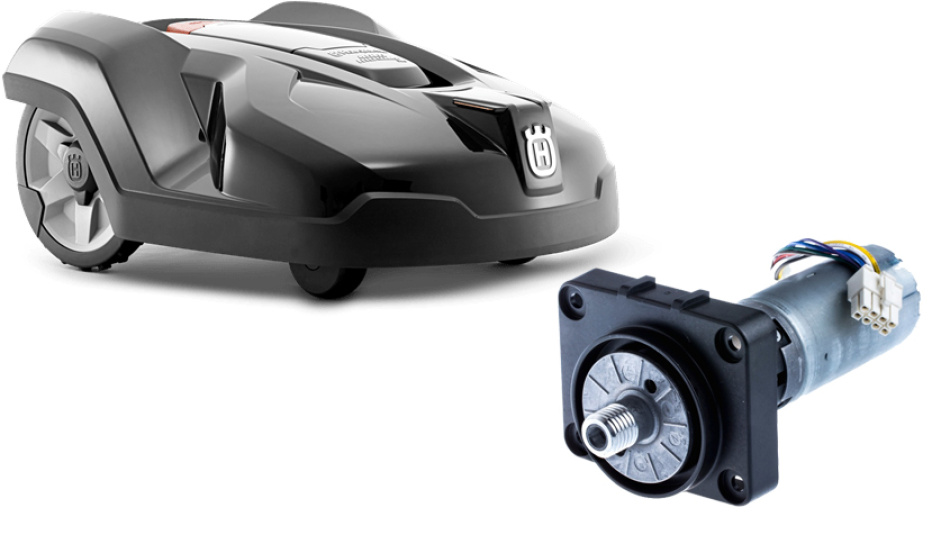

Byt klippmotor på Automower 420, 430X, 440 eller 450X
Vi går igenom steg för steg hur du demonterar och byter klippmotorn på din Husqvarna Automower. Vi visar på en Automower 420, samma princip gäller för 320, 330X, 430X, 440 och även 450X.
En defekt klippmotor kan ge felmeddelande 'klippsystem blockerat'.

Längst ner på sidan finner du även reservdelarna som behövs för att utföra jobbet.

Verktyg vi använder: Torx skruvmejsel T20, insexnyckel storlek 5.

Steg 1: Vänd på din Automower koppla ur laddningskablaget. Ta först ur gummipluggen, ta sedan isär laddningskontakten.

Steg 2: Lossa karossen. Det gör du genom att hålla som på bilden och med högerhanden rycka karossen uppåt. Den sitter fast på två punkter i bakänden och två punkter i framkant.

Steg 3: Skruva bort samtliga skruvar runt chassit. Totalt 14st.

Steg 4: Lyft upp överdelen av chassit. Koppla ur den vita långa flatkontakten som går till huvudkretskortet enligt markeringen. Lägg sedan överdelen av chassit åt sidan.

Steg 5: Vänd på din Automower. Lossa hasplåtens tre skruvar enligt markeringarna.

Steg 6: Lyft av locket och hasplåten. Skruva bort centrumskruven till lagerhållaren enligt markeringen.

Steg 7: Lyft lagerhållaren rakt upp och lägg åt sidan. Nu kommer vi åt skruvarna till knivdisken. Skruva bort de tre markerade skruvarna för att lossa knivdisken.

Steg 8: Lyft av knivdisken från axeln och skruva loss de fyra markerade skruvarna för att lossa klippmotorn.

Steg 9: Vänd på roboten och koppla ur kablaget till klippmotorn från huvudkretskortet enligt markeringen.

Steg 10: Vänd på roboten och ta ur den gamla klippmotorn.

Steg 11: Ta fram den nya klippmotorn och skruva fast den i dess fyra skruvar enligt markeringarna.

Steg 12: Koppla in den nya klippmotorns kontakt i huvudkretskortet.

Steg 13: Sätt tillbaka knivdisken och skruva fast med dess tre skruvar enligt markeringarna.

Steg 14: Sätt tillbaka lagerhållaren och skruva fast centrumskruven. Notera att 'piggarna' på lagerhållaren måste vara vända uppåt då hasplåten fästs i dessa.

Steg 15: Sätt på hasplåten och locket och skruva tillbaka de tre markerade skruvarna. Kontrollera att klippsystemet snurrar fritt utan missljud.

Steg 16: Ta fram överdelen av chassit och koppla in den vita flatkontakten till huvudkretskortet. OBS! Passa på att byta tätningslisten till underchassit för att förhindra fuktskador.

Steg 17: Skruva tillbaka samtliga skruvar runt chassit. Totalt 14st.

Steg 18: Sätt på karossen på roboten genom att placera den på samtliga fyra punkter. Koppla till sist in laddningskablaget och tryck tillbaka gummipluggen i chassits underdel.

Efter att klippmotorn är bytt kan man köra igång roboten som vanligt.
